Аппарат плазменной резки с пневмоподжигом Triton CUT 100 PN

Самый мощный аппарат в серии TRITON CUT. Для резки используется струя плазмы с высокой скоростью и температурой. В качестве рабочего тела применяется сжатый воздух. Это позволяет резать практически все виды металлов и намного упрощает эксплуатацию аппарата.

TRITON CUT 100-Н часто используется как промышленный аппарат на производствах с большим и постоянным объемом работ по резке металлов. Мощность аппарата позволяет использовать его для работ в тяжелых условиях, которые требуют высокой производительности, отличного качества резки, выносливости и износостойкости расходных материалов.

Максимальная толщина обрабатываемого листового металла составляет 35 мм.

Особенности TRITON CUT 100-Н

TRITON CUT 100-Н специально подготовлен для совместной работы со станками с ЧПУ (CNC). Вы можете заказать несколько видов специальных горелок, которые предназначены для такой резки.

Основные цепи инвертора собраны по модульной системе. Такая конструкция позволяет в случае ремонта заменить только поврежденный блок, не меняя все остальные детали.

Надежная система бесконтактного поджига с помощью постоянной пилотной дуги. Пилотная дуга поджигается замыканием контакта между специальным электродом внутри горелки и соплом. Основная рабочая дуга зажигается от пилотной дуги при поднесении горелки к металлу.

Аппарат собран на современных биполярных транзисторах с изолированным затвором IGBT по технологии мягкой коммутации Soft Switch. Ресурс основных цепей инверторов с использованием этих технологий в десятки раз превышает ресурсы аппаратов, собранных на основе других схемотехнических решений.

Мощная система охлаждения гарантирует длительную работу аппарата без перегрева. Применена интеллектуальная система управления режимом работы вентилятора.

При непрерывной работе аппарат способен выдавать ток резки 80 А. Максимальный ток резки 100 А гарантируется при продолжительности включения (ПВ) 60 %.

КПД аппарата равен 88 %, а коэффициент мощности составляет 0,92. Это отличные показатели для аппаратов этого класса.

Подключение TRITON CUT 100-Н

Для работы аппарата достаточно источника воздуха давлением от 3 до 5 атмосфер. Расход воздуха очень экономен и составляет всего 140-180 ;л/мин. Он зависит от начального диаметра и износа наконечника, типа горелки и настроек аппарата. При таком расходе и давлении, как правило, нужен воздушный компрессор с объемом баллона от 100 ;л или магистральная сеть высокого давления.

Также требуется подключение к 3-х фазному источнику электропитания напряжением 380 В, мощностью до 16 кВт и заземление аппарата.

Все работы нужно проводить при температуре от -10…+40 С и в сухую погоду. Эксплуатация во время дождя и в условиях повышенной влажности не рекомендуется.

Преимущества TRITON CUT 100-Н

Универсальный разъем позволит вам подключать горелки многих известных фирм-производителей. Дополнительно можно выбрать несколько видов горелок и расходных материалов к ним. Аппарат совместим с горелками и расходными материалами Hyperterm.

Широкие возможности для резки. Система поджига от постоянной пилотной дуги позволяет не беспокоиться о качестве металла. Дуга горит стабильно и ровно и не зависит от покрытия металла (краска, ржавчина), изменения толщины листа по ходу реза, наличия отверстий, каверн или пустот в обрабатываемом металле. Можно резать сетки и решетки различной толщины и шага.

Большой ресурс расходных материалов. Время принудительного охлаждения горелки после затухания дуги можно выставить до 15 с. Этим обеспечивается больший ресурс электрода, наконечника и других деталей горелки. Наличие водо- и маслоотделителя обеспечивает высокую чистоту и низкое содержание влаги в сжатом воздухе. Это также увеличивает срок службы расходных материалов.

Надежность. В основных цепях инвертора использованы IGBT модули компании SIEMENS, которые гарантируют длительную и безаварийную эксплуатацию аппарата. Системы защиты от перегрева, максимального и минимального напряжения и тока своевременно отключат аппарат в случае его работы в нештатном режиме.

Качество. Благодаря использованию плазмы рез получается очень тонкий, ровный и чистый. При этом металл не перегревается, не коробится и сохраняет свои первоначальные геометрические размеры.

Комфорт во время работы. Существуют два режима работы горелки 2Т и 4Т. При включенном режиме 2Т резка происходит при нажатой кнопке на горелке, что удобно при небольших объемах работы и для точной резки. Режим 4Т необходим для совместной работы со станком с ЧПУ и удобен для длинных непрерывных резов — у сварщика меньше устают руки.

Внешний вид и панель управления TRITON CUT 100-Н

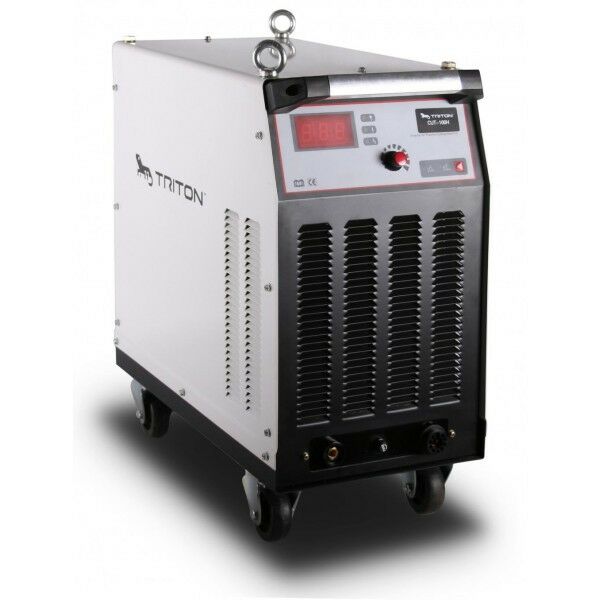

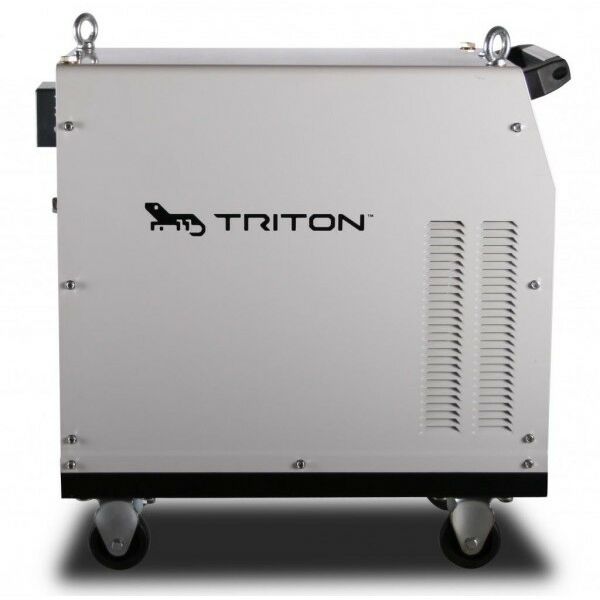

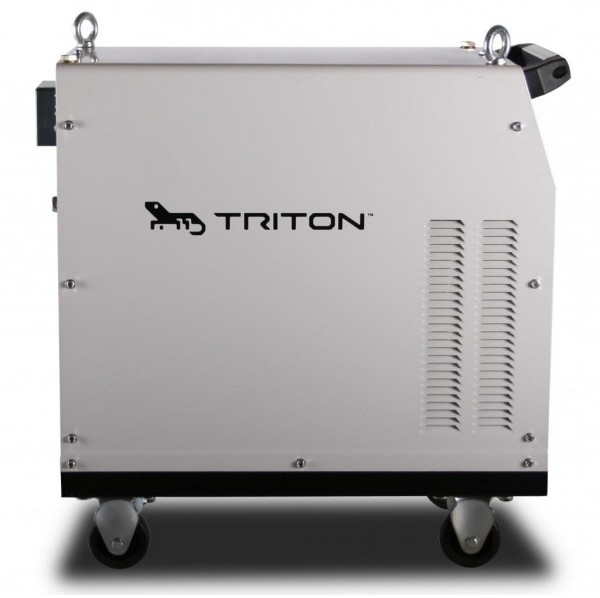

Корпус аппарата собран из листовой стали. Вес аппарата около 45 кг, поэтому сверху предусмотрены проушины для его перемещения с помощью тельфера или крана. Для удобства перемещения инвертора на рабочем месте в нижней части корпуса смонтированы поворотные колеса, а в верхней части есть большая удобная ручка.

Степень электрической защиты корпуса составляет IP 21S. Это значит, что корпус гарантированно обеспечивает защиту от проникновения внутрь предметов более 12,5 мм (например, пальцев) и обеспечивает защиту внутреннего оборудования от вертикально капающей воды.

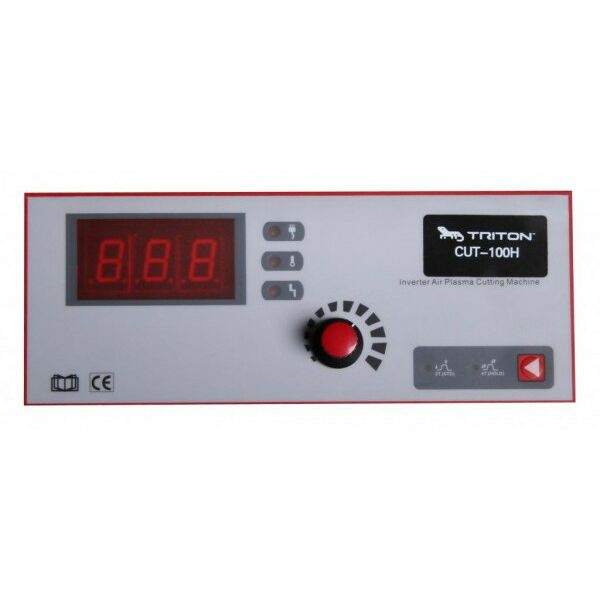

Панель управления содержит минимум настроек и позволит настроить и эксплуатировать аппарат даже новичку. На панели находится дисплей отображения текущей силы тока, регулятор силы тока, кнопка выбора режима 2Т/4Т, индикаторы наличия питания и срабатывания аварийной защиты от перегрева.

Также на передней панели в нижней части находятся универсальный разъем подключения горелки, предохранитель и клемма «массы».

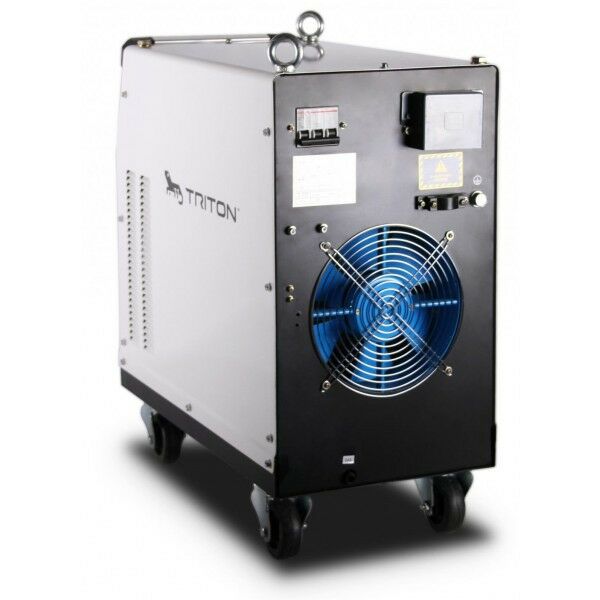

На задней панели располагается 3-х фазный автоматический выключатель, клеммы подключения питания, штуцер для подключения сжатого воздуха, болты для крепления водо- и маслоотделителя, мощный вентилятор и клемма для заземления аппарата.

Основные характеристики


• Входное напряжение: 380 B (-15% ... +15%)
• Входная мощность: 14.10 kVa
• Напряжение Холостого Хода: 290 В
• Габаритные размеры (Д*Ш*В): 536 × 306 × 620,6 мм
• Вес: 45 кг
• Коэффициент мощности: 0.92
• КПД: 88 %
• Время предгаза: 15 сек
• Время постгаза: 15 сек
• Максимальная толщина реза: 35 мм

Комплектация

В комплект поставки входит инвертор, руководство пользователя, гарантийный талон, кабель «массы» с надежным «крокодилом» для крепления к детали, водо- и маслоотделитель с регулятором давления воздуха и манометром.
