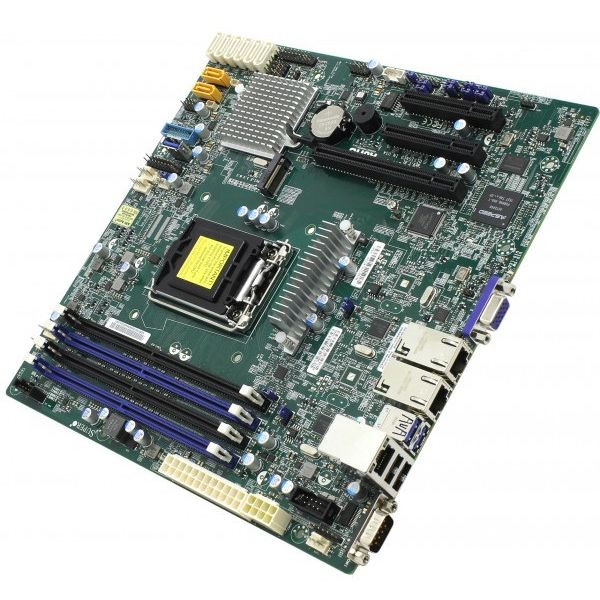

Материнская плата SuperMicro X11SSH-F LGA1151 C236 PCI-E SVGA 2xGbLAN SATA RAID microATX 4DDR4 RTL
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание SuperMicro X11SSH-F
Перед прошивкой платформы обязательно прочтите правила обновления! Возможны два варианта предварительных действий: необходимость обновить прошивку IPMI до версии 2.xx, либо необходима смена положения джампера. Несоблюдение правил прошивки приводит к неработоспособности платформы и утере гарантии.
- Основные характеристики
- Чипсет мат.платы: Intel C236
- Формат платы: MicroATX (244 x 244 мм)
- Гнездо процессора: Socket LGA1151
- Макс. кол-во процессоров на материнской плате: 1
- Поддержка типов процессоров: Intel серии Celeron G3xxx, Core i3-6xxx, Pentium G4xxx, Xeon E3-12xx v5
- Поддержка ядер процессоров: Skylake-S
- Видео M/B: Aspeed AST2400
- Количество разъемов DDR4: 4 (2х канальный контроллер памяти).
- Тип поддерживаемой памяти: DDR4 ECC. максимальная поддерживаемая пропускная способность памяти указана в описании процессора
- Официально поддерживаемые стандарты памяти: зависит от процессора
- Поддержка контроля четности (ECC): есть
- Max объем оперативной памяти: 64 Гб
- Количество разъемов M.2 (NGFF): 1 разъем M Key PCI-E с поддержкой карт Type 2260
- Интегрированный RAID-контроллер: встроен в чипсет, возможно построение RAID массивов уровней 0, 1, 10, 5 из Serial ATA устройств
- Serial ATA 6Gb/s: 8 каналов (Intel C236)
- SATA DOM (Disk on Module): 2x SuperDOM со встроенными коннекторами питания, 2 коннектора питания возле SATA разъемов
- Разъем для подключения FDD: нет
- Внутренние коннекторы USB на плате: 2x USB 3.0, 4x USB 2.0 для подключения на корпусе или через планку портов+ разъем USB3.0 для обновления биоса
- BIOS: EFI AMI, 128 Мбит
- Сеть: 2 x 10/100/1000 Мбит/сек. cетевые контроллеры 2 x Intel i210AT
- Количество разъемов PCI Express: 1 16x, 2 слота 8x. Слот 16х работает в режиме 8х, слоты 8х работают в режиме 8-4. Все слоты PCI-E 3.0
- Управление: поддерживается IPMI (Intelligent Platform Management Interface), KVM-over-LAN. встроенная плата аппаратного управления/мониторинга Aspeed AST2400 с поддержкой IPMI ( Intelligent Platform Management Interface) v.2.0 и KVM-over-LAN. выделенный порт управления
- Клавиатура/мышь: USB
- Порты: 2x USB 3.0, 2x USB 2.0, 1x COM, 2x RJ-45 LAN, 1x RJ-45 Management
- Видео разъемы на задней панели: 1x VGA монитор
- Требования к блоку питания: поддерживаются только 24+4 pin блоки питания.
- Совместимые корпуса (1U): CSE-813MFTQC-505CB, CSE-813MFTQ-R400CB, CSE-813MTQ-350CB, CSE-512L-200B, CSE-512F-350B, CSE-811TQ-441B, CSE-113MFAC2-341CB, CSE-113MFAC2-R606CB, CSE-510-203B, CSE-813MFTQC-350CB
- Совместимые корпуса (2U): CSE-213LT-600LPB, CSE-825TQ-R720LPB, CSE-823TQ-653LPB
- Совместимые корпуса (3U): CSE-833T-653B
- Совместимые корпуса (4U&Tower): CSE-842TQ-665B, CSE-842i-500B
- Совместимые серверные кулеры: SNK-P0046A4,SNK-P0046Р
- Поддержка ОС: Windows 10, Windows 8.1, Windows 8, Windows 7, Windows Server 2012 R2, Windows Server 2012, Windows Server 2008, Windows Server 2003 x64, Windows Server 2003, Linux, RedHat Enterprise Linux
Особенности SuperMicro X11SSH-F
Сокет материнской платы
- LGA1151
