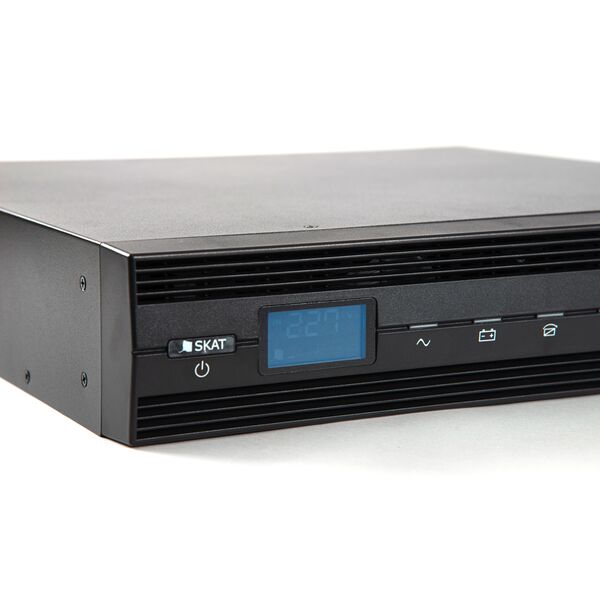

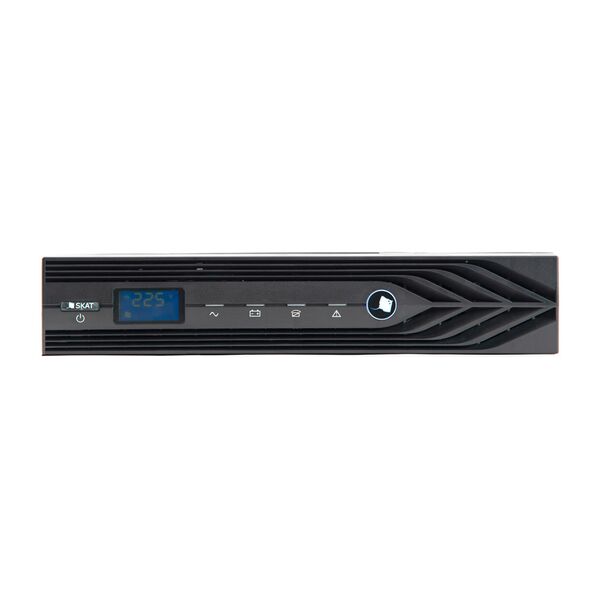

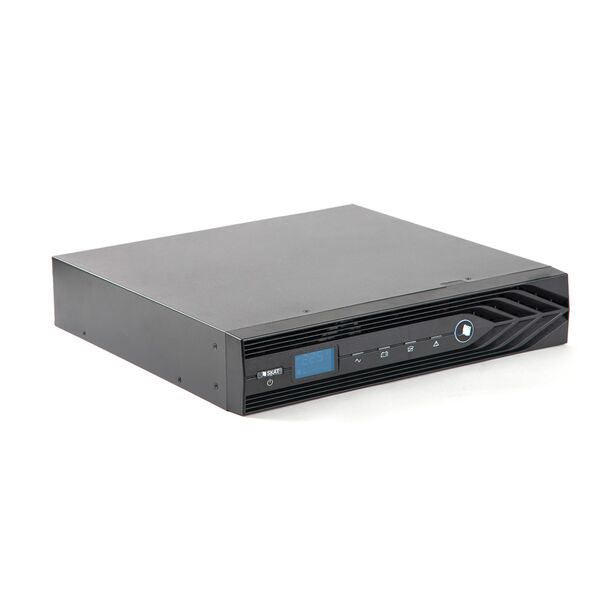

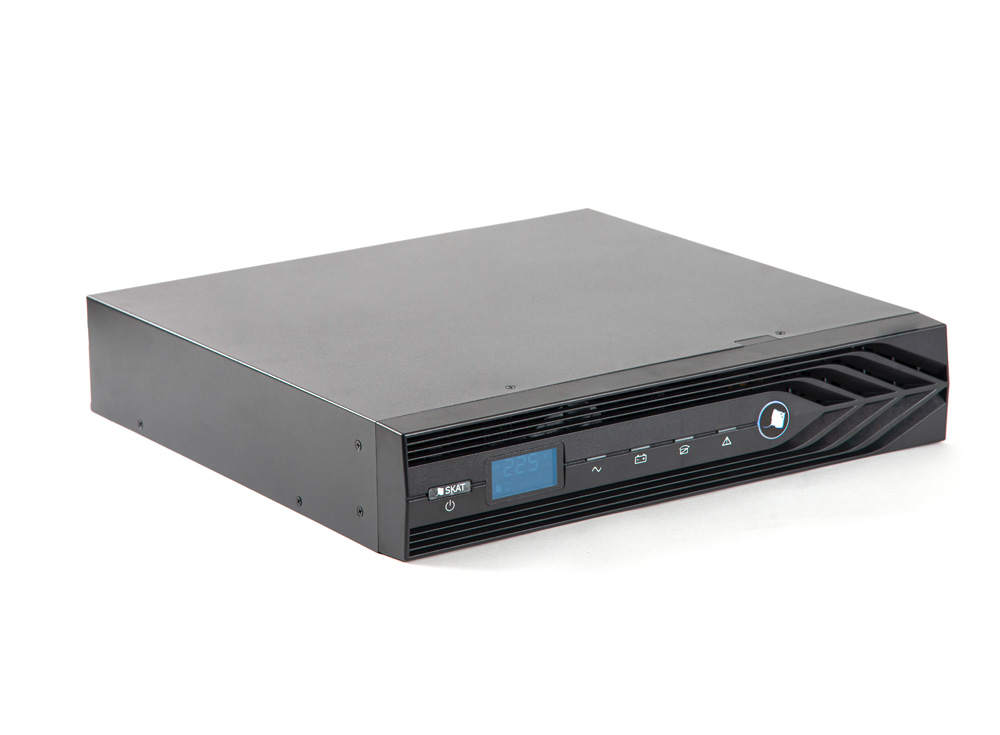

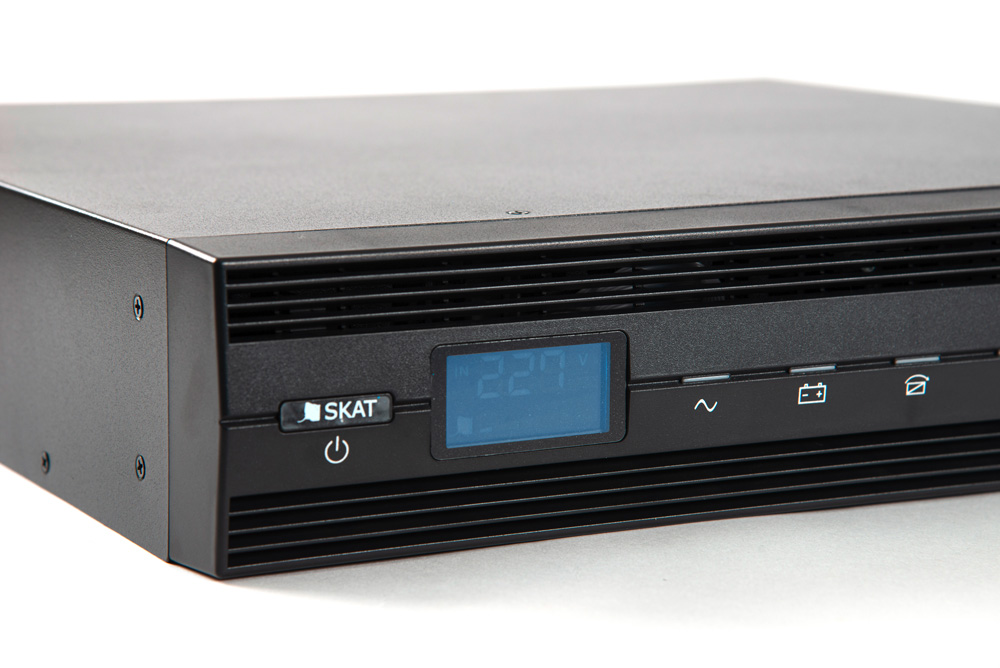

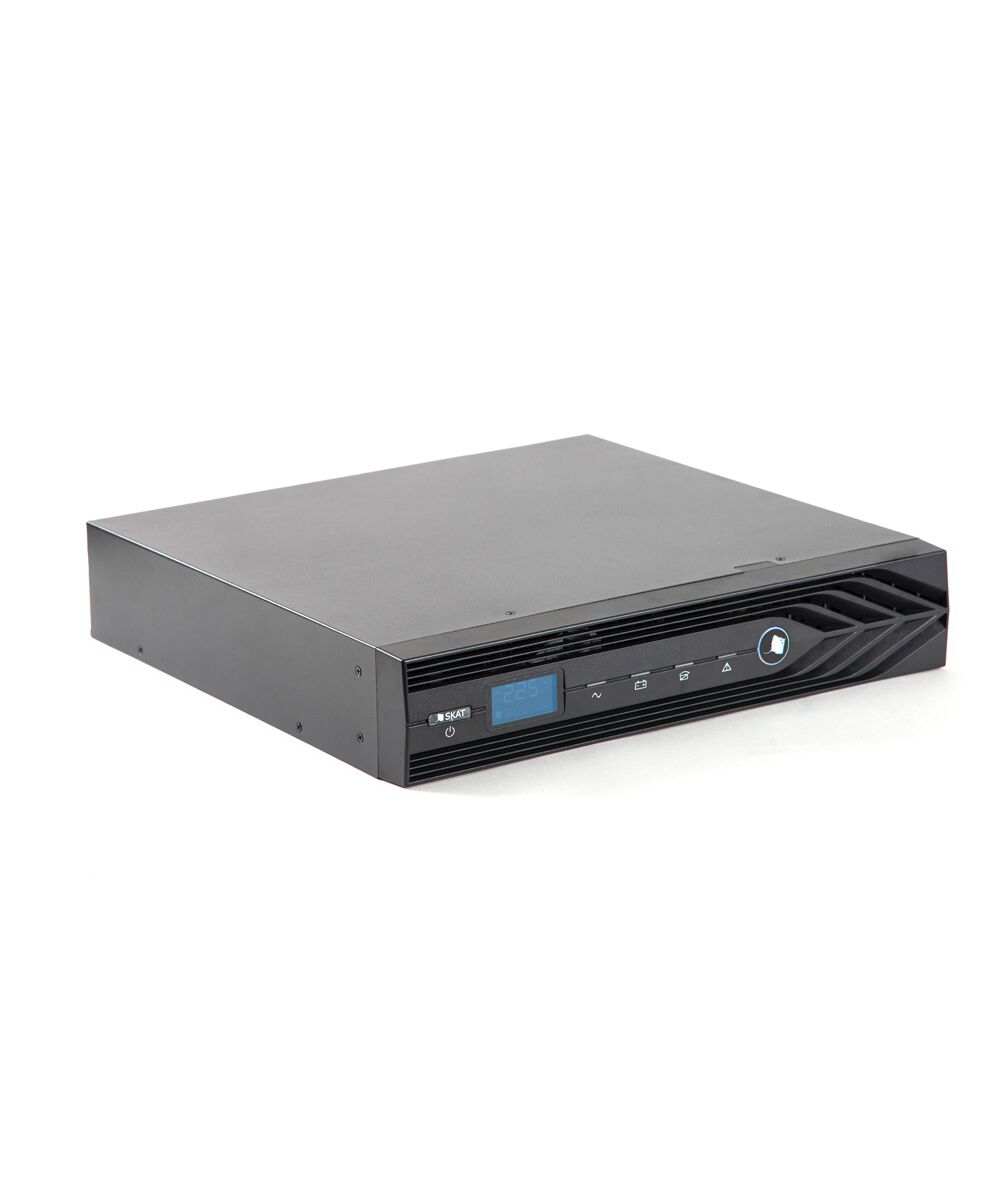

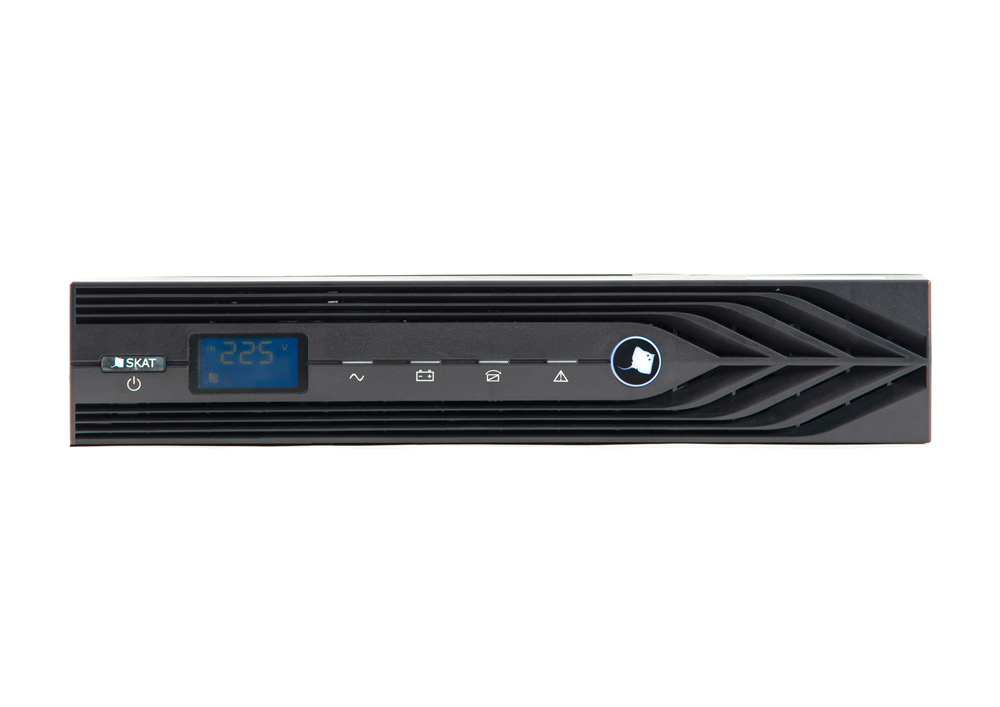

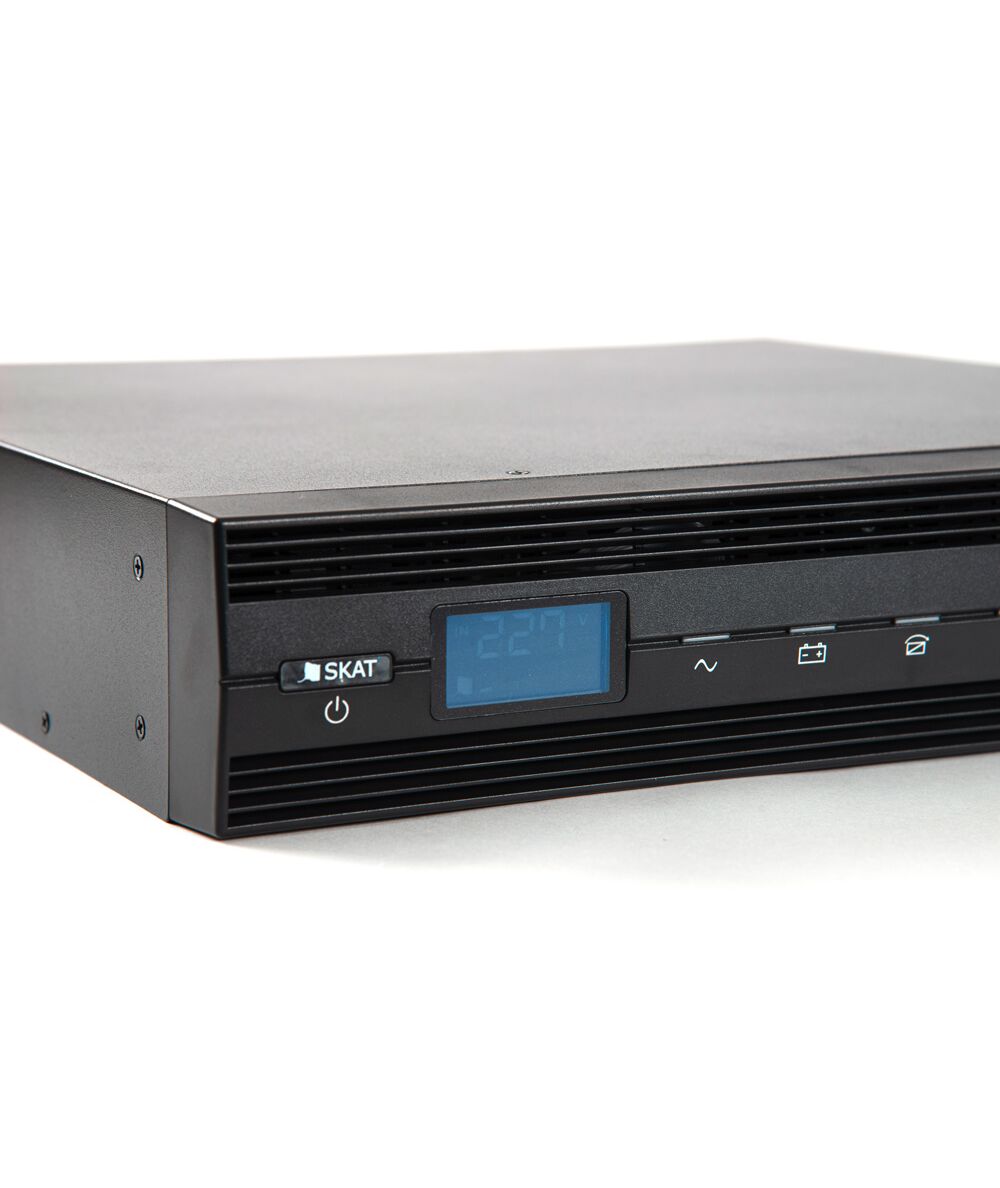

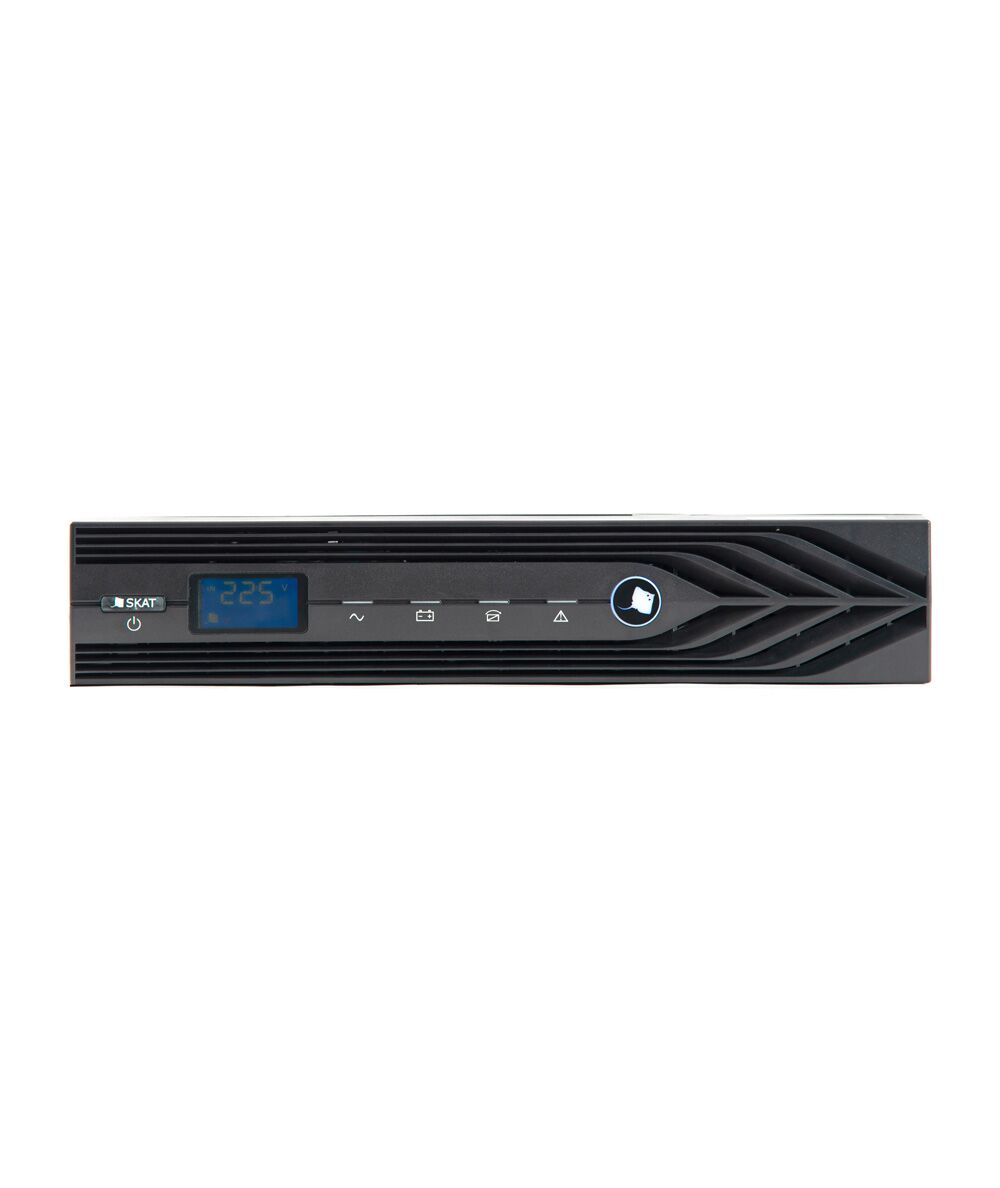

Источник бесперебойного питания Бастион SKAT-UPS 1000-RACK-ON 1000ВА, 900 Вт, online, 2U, внешние АКБ, RS 232, USB, EPO, 2хSchuko, 1хС19, ШхГхВ 440х325х88, масса 7.6 кг
Описание Бастион SKAT-UPS 1000-RACK-ON
- Заменяет SKAT-UPS 1000 RACK

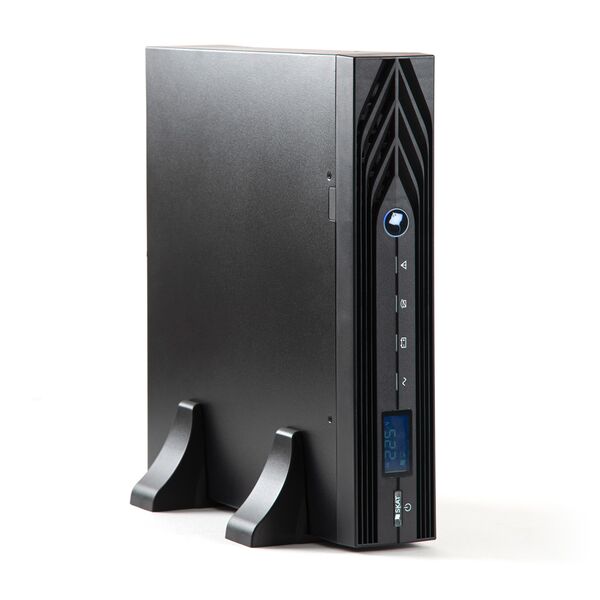

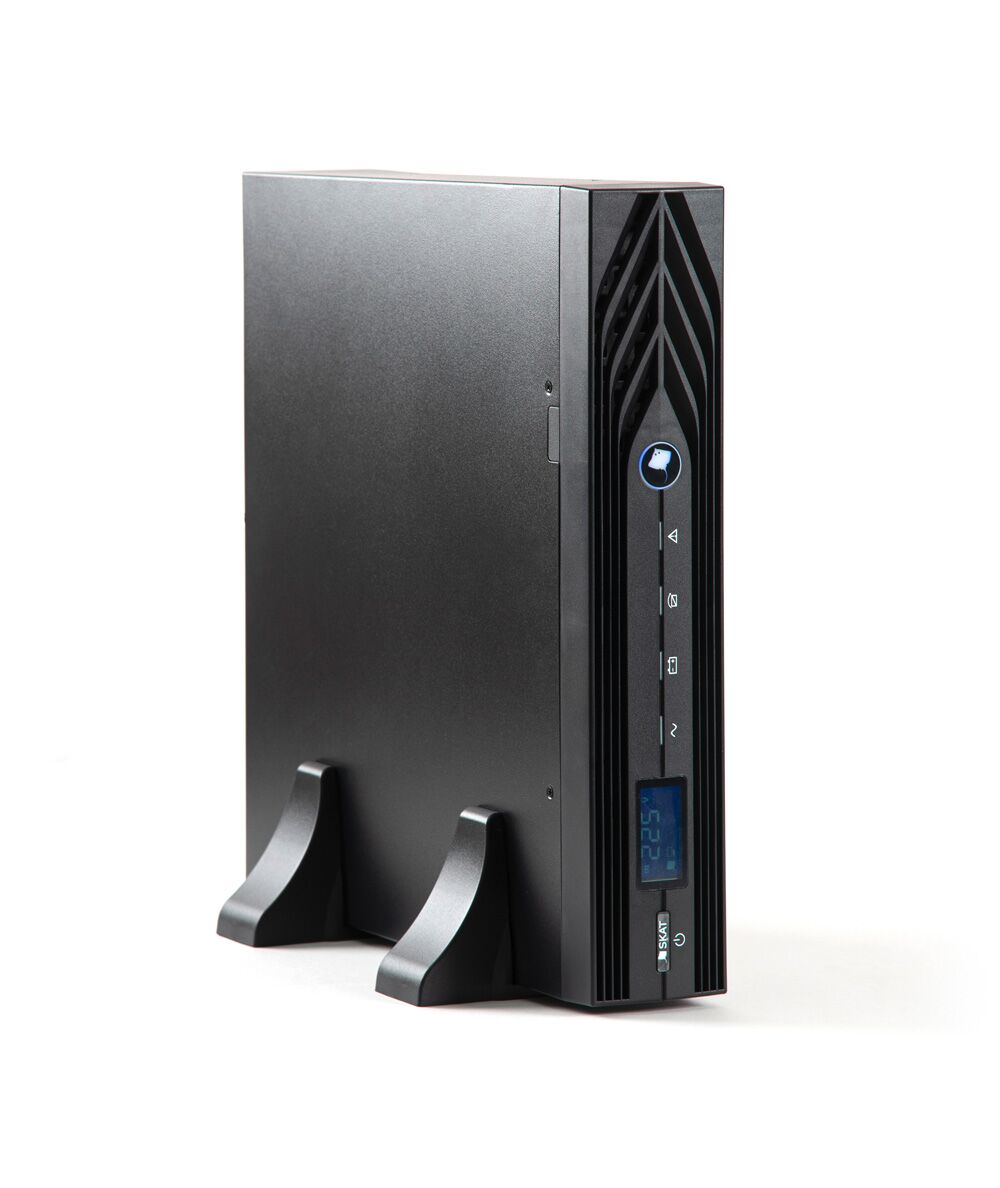

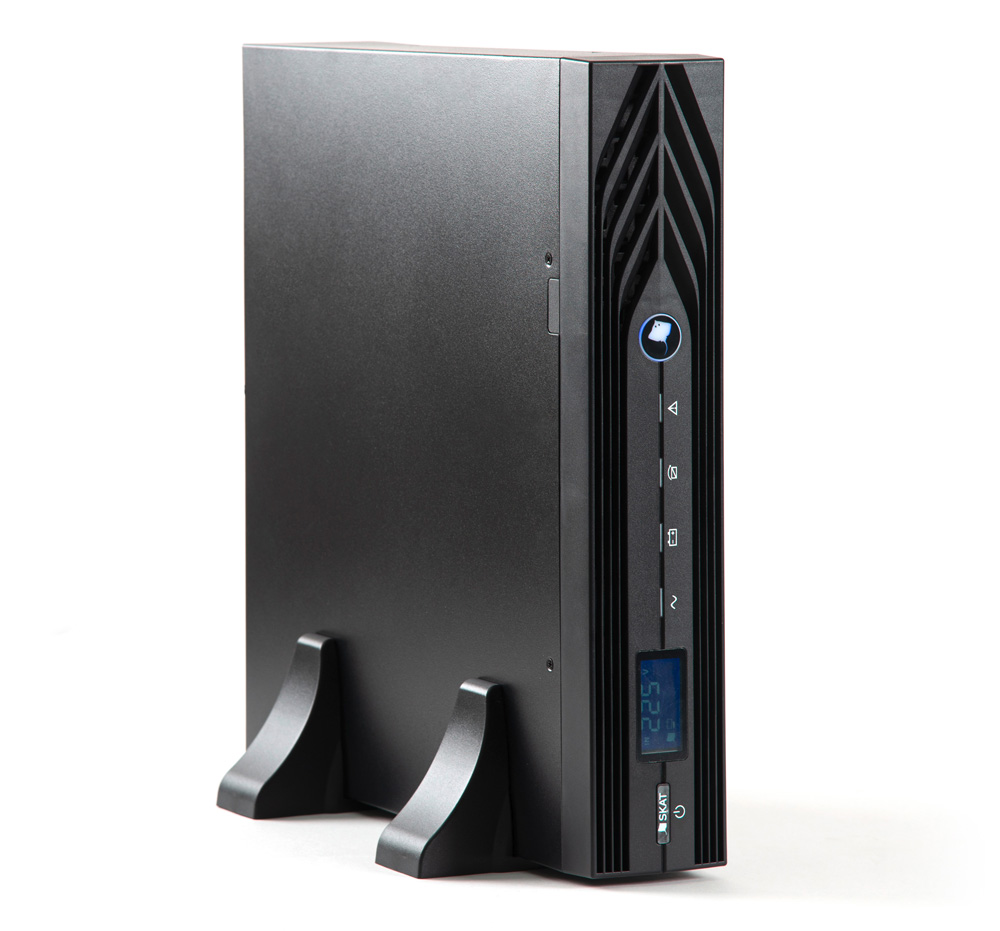

220 В, 1000 ВА (900 Вт), Online, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК-дисплей, необходимое кол-во АКБ для работы – 2 шт. (24 В) ёмкостью 40–120 Ач. Ток заряда АКБ – 6 А. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса Функция удалённого аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.
ИБП SKAT-UPS 1000-RACK-ON представляет собой современный экономичный источник бесперебойного питания с функциями защиты и контроля. Изделие обеспечивает подключенные к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую в аккумуляторных батареях.
SKAT-UPS 1000-RACK-ON может быть использовано для питания компьютеров и вычислительных сетей, используемых, в частности: в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах, а также для электропитания другой ответственной нагрузки с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 1000 ВА.
Для обеспечения гальванической развязки от питающей сети рекомендуем использовать разделительный трансформатор SKAT-GF 1000 RACK.
Возможность подключения внешних батарейных блоков SKAT BC 24/18 RACK, SKAT BC 24/36 RACK, SNMP-модуля DL-801, SNMP-модуля DA-806, релейного модуля DC 302,SNMP-модуля DU-803, внешних аккумуляторных батарей.
Для максимального продления срока службы АКБ в составе системы бесперебойного питания рекомендуем использовать балансир АКБ SKAT BB и тренировщик АКБ TEPLOCOM TBS.
Для комфортной и безопасной эксплуатации АКБ рекомендуем использовать специальные стеллажи и аккумуляторные отсеки.
Таблица примерного времени резерва, час.
| Ёмкость АКБ, Ач | Нагрузка, ВА | |||||||||
| 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| 2х40 | 9ч 20 мин | 4 ч | 2 ч 20 мин | 1 ч 30 мин | 1 ч 20 мин | 1 ч 10 мин | 1 ч | 30 мин | 25 мин | 20 мин |
| 2х65 | 16 ч | 7 ч | 4 ч 20 мин | 3 ч | 2 ч 20 мин | 1 ч 30 мин | 1 ч 25 мин | 1 ч 20 мин | 1 ч 10 мин | 1 ч |
| 2х100 | 27 ч | 11 ч 30 мин | 7 ч 20 мин | 5 ч | 4 ч | 3 ч | 2 ч 20 мин | 2 ч 10 мин | 2 ч | 1 ч 30 мин |
| 2х120 | 32 ч 20 мин | 14 ч 30 мин | 9 ч 30 мин | 6 ч | 5 ч | 4 ч | 3 ч | 2 ч 30 мин | 2 ч 20 мин | 2 ч |
| 2х150 | 40 ч 30 мин | 17 ч 20 мин | 11 ч | 8 ч | 5 ч 30 мин | 5 ч | 4 ч | 3 ч 20 мин | 2 ч 30 мин | 2 ч 15 мин |
| 2х200 | 54 ч | 24 ч 30 мин | 15 ч 30 мин | 11 ч 20 мин | 9 ч | 6 ч 30 мин | 5 ч 30 мин | 5 ч | 4 ч 20 мин | 3 ч 30 мин |
Преимущества SKAT-UPS 1000-RACK-ON
- микропроцессорное управление
- защита нагрузки от скачков
- заряд и защита АКБ
- чистый синус на выходе
- схемотехника онлайн
- длительный резерв (зависит от ёмкости АКБ)
- оптимальный заряд АКБ
- автоматический переход на резервное питание
- гарантия 5 лет
Особенности SKAT-UPS 1000-RACK-ON
- cтабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220 В переменного тока и суммарной потребляемой мощностью до 1000 ВА;
- высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- стабильная частота выходного напряжения в режиме "РЕЗЕРВ";
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);

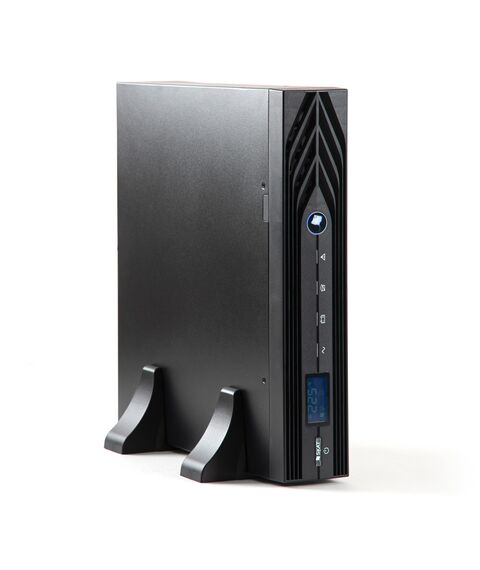

- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
- светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
- длительный автономный режим;
- возможность горячей замены АКБ;
- Наличие шаблонов Zabbix для настройки систем мониторинга (v5.x, v6.x).
Технические характеристики SKAT-UPS 1000-RACK-ON
| № п/п | Наименование параметра | Значение параметра | |||
| Входные параметры | |||||
| 1 | Номинальное входное напряжение (Uном), В | 220 | |||
| 2 | Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более 40 °С), В | нижний порог перехода в режим работы от АКБ | при нагрузке 0%…50% | 110 ± 5 % | |
| при нагрузке 100%…50% | 176 ± 5 % | ||||
| нижний порог возврата в режим работы от сети | при нагрузке 0%…50% | 120 ± 5 % | |||
| при нагрузке 100%…50% | 186 ± 5 % | ||||
| верхний порог перехода в режим работы от АКБ | при нагрузке 0%…50% | 300 ± 5 % | |||
| при нагрузке 100%…50% | 264 ± 5 % | ||||
| верхний порог возврата в режим работы от сети | при 50% нагрузке | 290 ± 5 % | |||
| при 100% нагрузке | 254 ± 5 % | ||||
| 3 | Допустимый диапазон изменения частоты входного напряжения, Гц | 40…70** | |||
| 4 | Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц | 46…54 / 56…64** | |||
| 5 | Диапазон входного напряжения, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, В | 183…263 | |||
| 6 | Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее | 0,99 | |||
| 7 | Питание от генератора | поддерживается | |||
| 8 | Номинальная выходная мощность | Полная, ВА | 1000* | ||
| Активная, Вт | 900* | ||||
| 9 | Номинальное выходное напряжение, В | 220 | |||
| 10 | Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100 %, % | ± 1 | |||
| 11 | Диапазон частоты выходного напряжения (автосинхронизация с частотой напряжения электросети) | 45…55 / 56…64 | |||
| 12 | Частота выходного напряжения в режиме питания от АКБ («РЕЗЕРВ»), Гц | 50 ± 0,1 или 60 ± 0,1 | |||
| 13 | Коэффициент мощности | 0,9 | |||
| 14 | Номинальный ток нагрузки, А | 3,7 | |||
| 15 | Максимальный входной ток, А | 4,9 | |||
| 16 | Форма выходного напряжения | синусоидальная | |||
| 17 | Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более | линейная нагрузка | 3 | ||
| нелинейная нагрузка | 5 | ||||
| 18 | КПД при номинальной нагрузке, не менее, % | режим «ОСНОВНОЙ» | 88 | ||
| режим «РЕЗЕРВ» | 85 | ||||
| 19 | Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | |||
| 20 | Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | < 105% | длительно, без перехода в режим «БАЙПАС» | ||
| 105% …125% | через 60 с | ||||
| 125% … 130% | через 30 с | ||||
| > 130% | немедленно | ||||
| 21 | Перегрузочные способности в режиме «РЕЗЕРВ» (отключение некритичной нагрузки SEGMENT 1) | < 105% | длительно, без отключения некритичной нагрузки | ||
| 105% …125% | через 60 с | ||||
| 125% … 130% | через 10 с | ||||
| > 130% | немедленно | ||||
| 22 | Защита от короткого замыкания | обеспечивается | |||
| 23 | Защита от перегрева | в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | немедленно | ||
| в режиме «РЕЗЕРВ» (выключение ИБП) | |||||
| 24 | Время переключения из режима «ОСНОВНОЙ» | в режим «БАЙПАС», мс, не более | 6 | ||
| в режим «РЕЗЕРВ», мс | 0 | ||||
| 25 | Мощность, потребляемая от сети при 100 % нагрузке и номинальном входном напряжении, не более, ВА | 1300 | |||
| 26 | Мощность, потребляемая изделием от сети без нагрузки при номинальном входном напряжении и полностью заряженной АКБ, ВА, не более | 130 | |||
| 27 | Количество выходных розеток Schuko | 2 | |||
| 28 | Количество выходных разъемов питания с батарейной поддержкой | 2 | |||
| 29 | Количество выходных разъемов питания без батарейной поддержки | 0 | |||
| 30 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||||
| 31 | Возможность подключения внешних батарей | да | |||
| 32 | Емкость одного аккумулятора (внешнего, рекомендуемая), Ач | 40—120** | |||
| 33 | Количество АКБ (внешних), шт. | 2 | |||
| 34 | Возможность замены аккумуляторной батареи пользователем | да | |||
| 35 | Ток заряда АКБ, А, не более | 6,0 | |||
| 36 | Напряжение заряда АКБ | 27,4±1% | |||
| 37 | Среднее время заряда АКБ до 90% емкости, час | 4 | |||
| 38 | Величина напряжения на клеммах АКБ, при которой происходит отключение группы розеток «SEGMENT 1» в режиме «РЕЗЕРВ» и включается сигнализация о скором разряде АКБ (ошибка 35, звуковой сигнал один раз в секунду, светодиод АКБ мигает), В | 22,9 | |||
| 39 | Величина напряжения на клеммах АКБ, при которой происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 22,0 | |||
| 40 | Наличие дисплея | да | |||
| 41 | Наличие функции холодного старта | да | |||
| 42 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 440 х 325 х 88 | ||
| в упаковке | 560 х 475 х 210 | ||||
| 43 | Физические размеры высоты источника бесперебойного питания при установке в телекоммуникационную стойку, U | 2 | |||
| 44 | Масса, НЕТТО (БРУТТО), кг, не более | 6,4 (7,6) | |||
| 38 | Диапазон рабочих температур, °С | 0…+40**** | |||
| 39 | Относительная влажность воздуха (без конденсации), % | 20…90 | |||
| 40 | Температура хранения, °С | -25…+55 | |||
| 41 | Акустический шум на расстоянии 1 м, дБ, не более | 55 | |||
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |||||
| 42 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | |||
| 43 | Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м | 1500*** | |||
| 44 | Содержание драгоценных металлов и камней | нет | |||
* Мощность нагрузки должна быть уменьшена до 80 % при изменении выходного напряжения до 208 В переменного тока.
** Мощность нагрузки должна быть уменьшена до 75 % мощности, если частота входного напряжения выходит за пределы допустимого диапазона (50/60 ± 4 Гц).
*** Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря, (см. таблицу ниже).
(Нагрузочный коэффициент равен максимальной нагрузке в высокогорном месте, разделенной на номинальную мощность изделия), см. таблицу ниже:
| Высота (м) | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 |
| Нагрузочный коэффициент | 100 % | 95 % | 90 % | 85 % | 80 % | 75 % | 70 % | 65 % |
**** Если изделие эксплуатируется при температуре выше 40 °С, то при увеличении температуры на 5 °С, мощность нагрузки следует уменьшить на 12 %. Запрещается эксплуатация изделия при температуре выше 50 °С.
