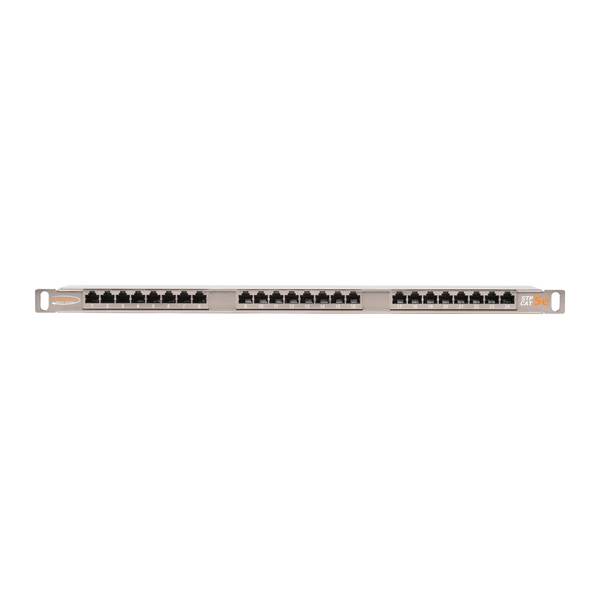

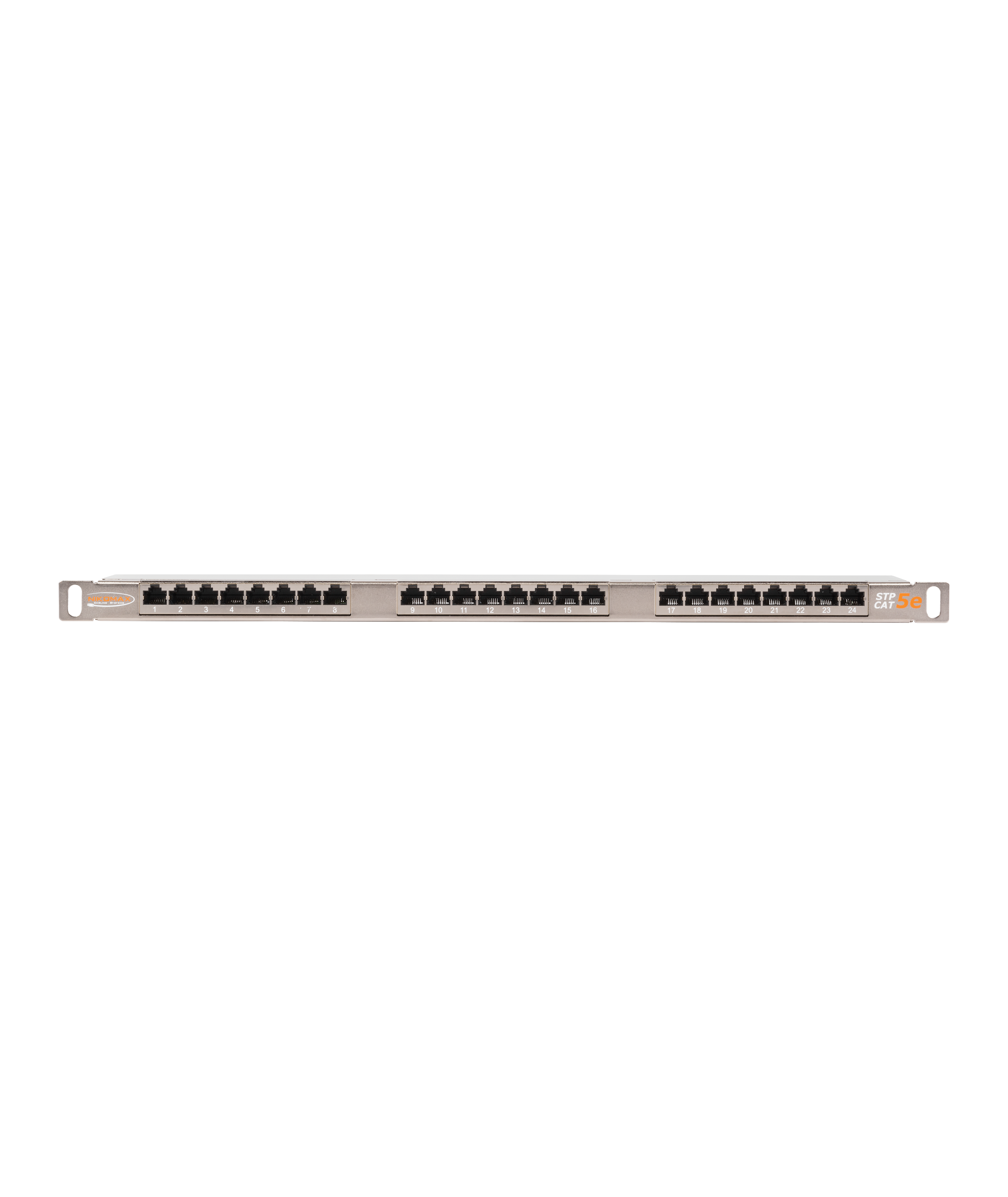

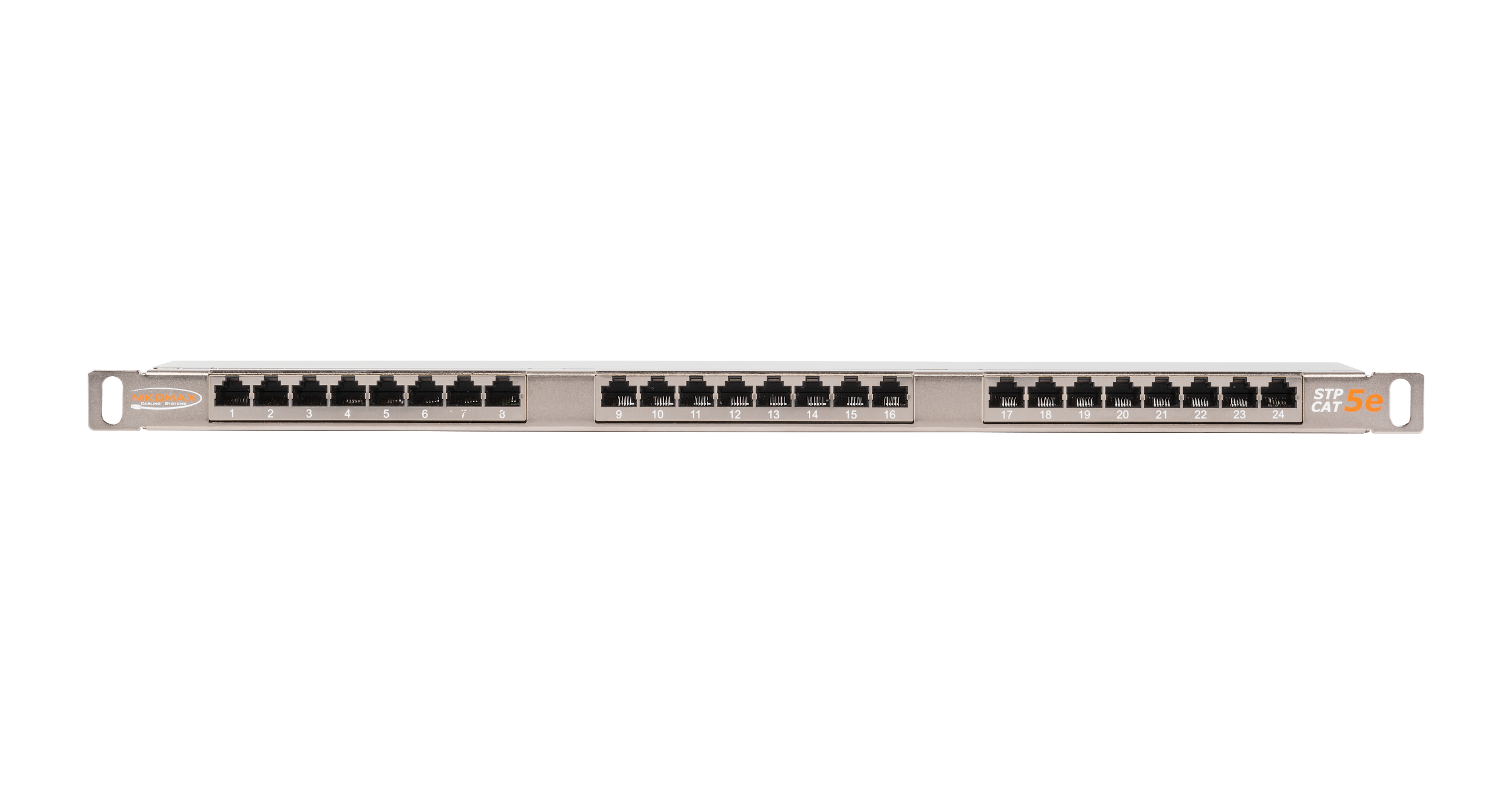

Патч-панель Nikomax NMC-RP24SD2-HU-MT 19", 0,5U, 24 порта, Кат.5e, RJ45/8P8C, 110/KRONE, T568A/B, полный экран, с органайзером, металлик
Описание Nikomax NMC-RP24SD2-HU-MT
Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Панели высокой плотности NMC-RP24SD2-HU-MT (кат.5е) выполнены в стальных, полностью экранированных корпусах и предназначены для монтажа в 19” шкафы или стойки. Данные панели вмещают по 24 порта RJ45/8P8C при высоте всего 0,5U.

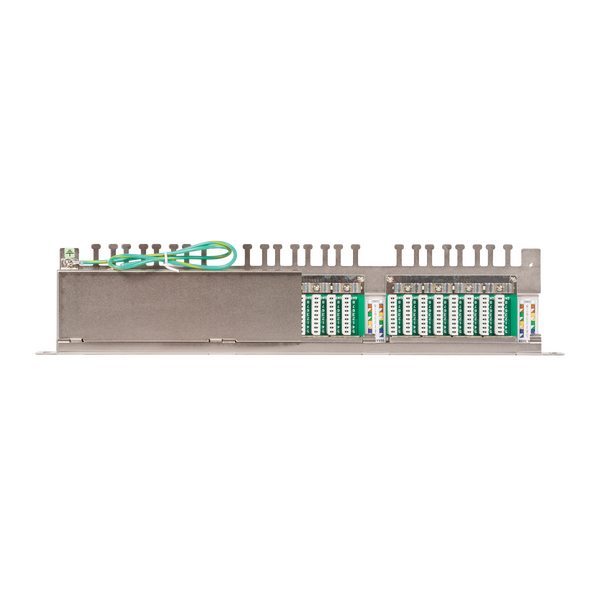

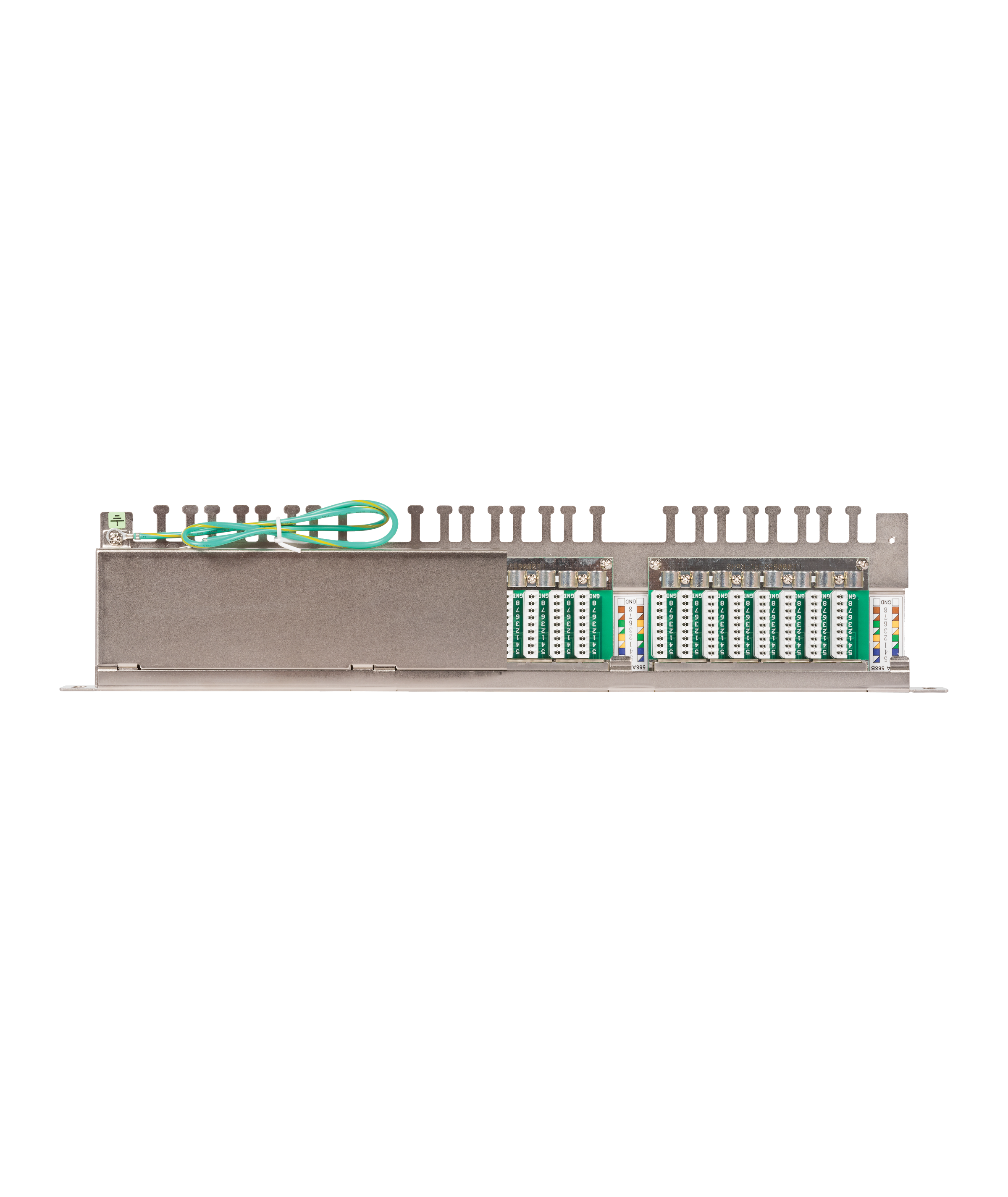

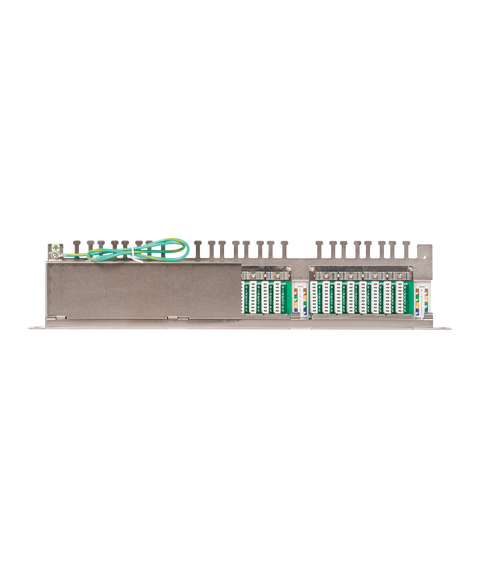

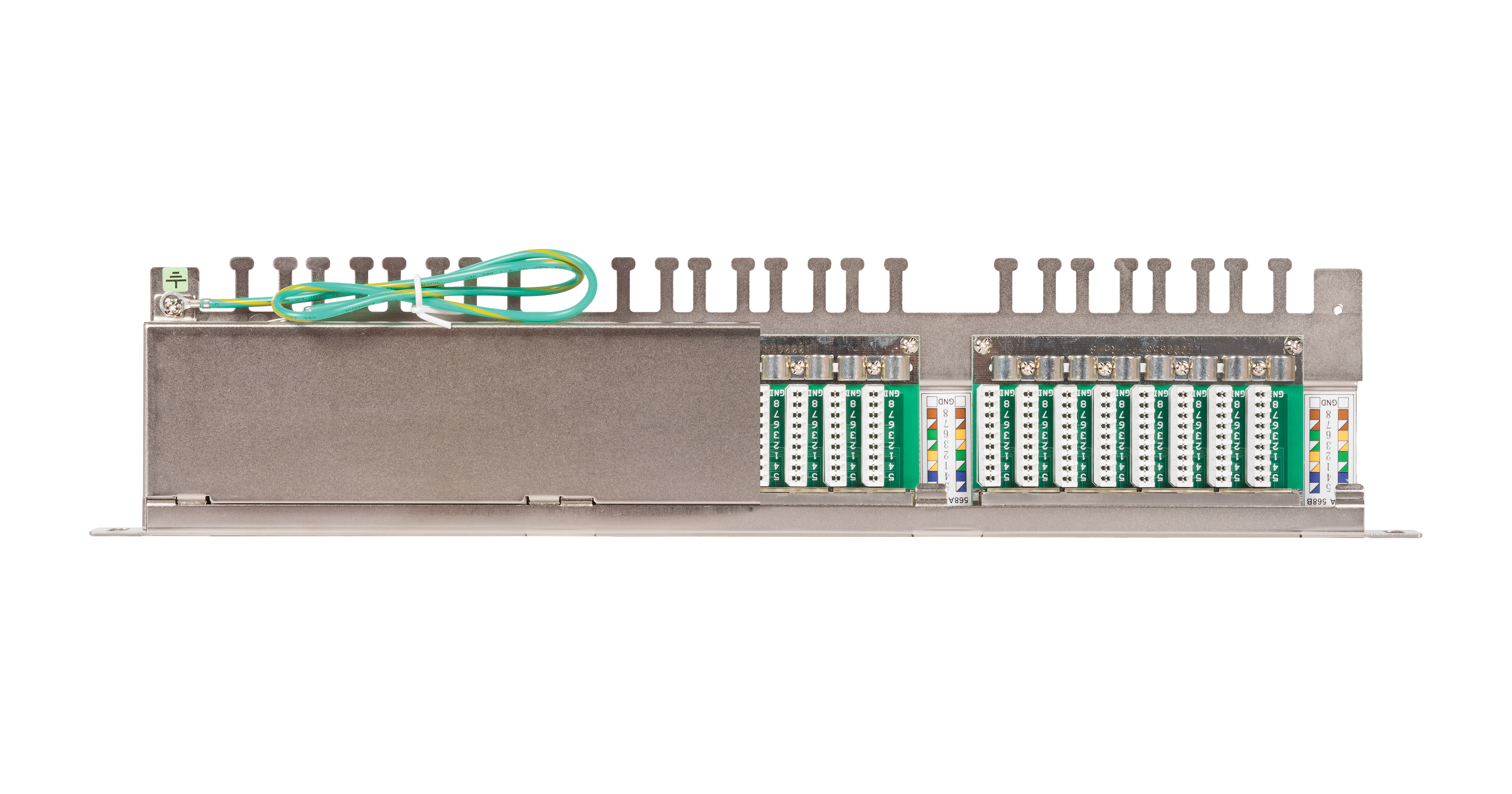

Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа. Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панелей, на горизонтальной подложке. Разводка кабелей на патч-панелях производится по двум стандартам: T568 А и B. Экраны кабелей попарно заземляются на винтовые клеммы.
Предусмотрен 9-й заземляющий IDC-контакт – специально под дренажный проводник кабеля. С обеих сторон печатных плат имеются общие шины заземления. Для лучшего экранирования от электромагнитных помех и улучшения связи с неокрашенными направляющими шкафа, стальные корпуса панелей гальванизированы никелем. Предусмотрен встроенный органайзер для надежного закрепления кабелей.
Ключевые особенности
- Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров. Конструкция дорожек минимизирует перекрестные наводки в разъеме (для Кат.5e) Подпружиненные зажимы по бокам гнезда обеспечивают надежный контакт с экраном патч-корда
- Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
- Общая шина заземления и винтовые клеммы для наилучшей электрической связи с корпусом панели
- 9-й IDC контакт специально для заземления дренажного проводника кабеля
- Полностью экранированное исполнение, компактный корпус высотой 0,5U из никелированной стали
- Решение высокой плотности: до 48-ми портов в одном юните
- Все порты пронумерованы
- Встроенный кабельный органайзер
- Дренажный провод для заземления на общую шину шкафа
- Цветовая схема разводки по двум стандартам: T568 A и BNext
Таблица заказа
Характеристики
| Категория | 5e |
| Полоса пропускания, МГц | 100 |
| Диаметр проводников, AWG | ~24-22 AWG (0,50-0,65 мм) |
| Исполнение | Полностью экранированное |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур, °C | Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Индивидуальная упаковка | Картонная каробка |
| Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Количество портов | 24 |
| Высота, U | 0,5 |
| Тип разъёмов | RJ45/8P8C |
| Материал контактов в разъёме | Фосфористая бронза |
| Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
| Материал покрытия контактов | Олово (100 мкд) |
| Количество переподключений шнуров | Не менее 750-ти |
| Тип IDC контактов (заделка) | 110/KRONE |
| Схема разводки | T568A/B |
| Материал IDC контактов | Фосфористая бронза |
| Материал пластика | Высокопрочный, негорючий, соответствует UL94V-0 |
| Маркировка | Все порты пронумерованы, имеются дополнительные маркировочные площадки |
| Монтаж | Шкаф или стойка 19" |
| Глубина в стойке, мм | 100 |
| Материал несущей конструкции | Никелированная сталь: корпус-1,5 мм; крышка-1 мм |
| Цвет | Металлик (никель) |
| Сопротивление изоляции (500) В, MΩ*км | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм | Не более 20 |
| Контактное сопротивление, мкОм | Не более 2,5 |
Комплектация
| Патч-панель | 1 |
| Стяжка нейлоновая | 24 |
| Провод заземления | 1 |
| Винт-Шайба-Гайка | 4 |
| Инструкция по монтажу | 1 |
